Руководство администратора Citrix MetaFrame Feature Release 2


Настройка прямых кабельных соединений


Вы можете использовать Citrix Connection Configuration для настройки соединений ICA по приямым соединениям через кабель, соединяющий последовательные порты (COM) устройств клиента и сервера MetaFrame XP.

Новое соединение настраивается в диалоге New Connection во время создания асинхронного соединения. Для редактирования существующего соединения дважды щелкните на нем и используйте диалог Edit Connection.

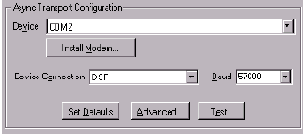

Опции для нуль-модемного кабеля находятся в блоке Async Transport Configuration диалога.

Настройка прямых кабельных соединений

Вы можете настроить следующие свойства:

  • Device. Определяет последовательный порт. Список доступных портов содержатся в списке.

  • Device Connect On. Определяет тип сигнала (CTS, DSR, RI, DCD или First Character), используемого для определения факта установления соединения. Вы сожете указать Always Connected для отключения обнаружения соединения.

  • Baud. Скорость передачи данных.

  • Set Defaults. Сброс настроек в полях Device Connect On и Baud в значения по умолчанию.

  • Advanced. Открывает диалог Advanced Async Configuration для конфигурации дополнительных папарметров.

    • Использование окна Async Test

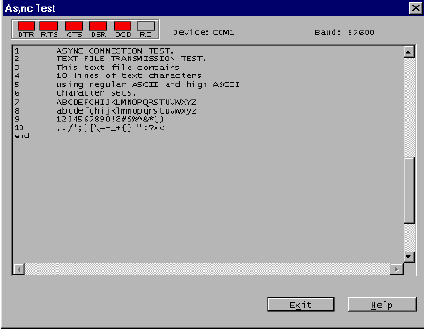

    Вы можете проверить соединение, используя кнопку Test. Эта кнопка видна, если к выбранному порту не подключен модем. При нажатии на эту кнопку открывается окно Async Test для проверки связи через последовательный порт. В этом диалоге вы можете наблюдать сигналы и обмениваться данными с устройством клиента.

    Настройка прямых кабельных соединений

    Диалог отображает имя порта и скорость данных. Ряд индикторов обозначают состояние сигналов DTR, RTS, CTS, DSR, DCD и RI.

    В основном окне вы можете вводить данные для посылки их на устройство, подключенное к указанному порту. Этот текст не виден, если подключенное устройство не настроено на эхо получаемых им симолов. Если вы передаете текст через терминальную программу (например, HyperTerminal в Windows), которое работает на подключенном устройстве клиента, то при правильной настройке соединения текст будет появляться в окне Async Test.

    Настройка расширенных опций

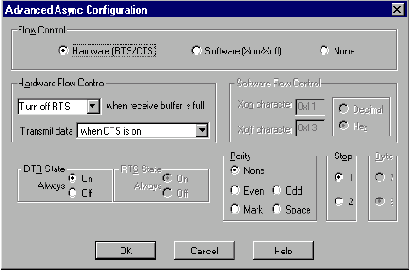

    При настройке кабельных соединений в окне Async Transport Configuration становится доступной кнопка Advanced.


    Настройка прямых кабельных соединений


  • Flow Control. Выберите способ управления потоком.


  • Hardware Flow Control. Если вы выбрали аппаратное управление потоком, то можете указать, какие сигналы следует использовать для управления потоком. Аппаратное управление потоком включено по умолчанию. Выберите из списка сигналы, которые индицируют заполнение буфера. Из второго меню выберите сигнал, индицирующий возможность передачи данных. Значения по умолчанию “Turn off RTS when receive buffer is full” и “Transmit data when CTS is on.”

  • Software Flow Control. При выборе программного управления потоком опции в блоке Software Flow Control позволяют определить символы XON и XOFF.

    Настройка прямых кабельных соединений


  • DTR State. Эта опция доступна только при выборе использования любого управления потоком, если не выбрано Turn Off DTR в блоке Hardware Flow Control. Выберите On для указания, что сигнал DTR всегда включен, или Off для указания, что он выключен.


  • RTS State. Эта опция доступна только при выборе использования любого управления потоком, если не выбрано Turn Off RTS в блоке Hardware Flow Control.


  • Parity. Тип паритета


  • Stop. Выбор 1 или 2 стоповых бит


  • Byte. Эту опцию нельзя изменить, поскольку передаваемые данные всегда передаются 8-битовыми.
